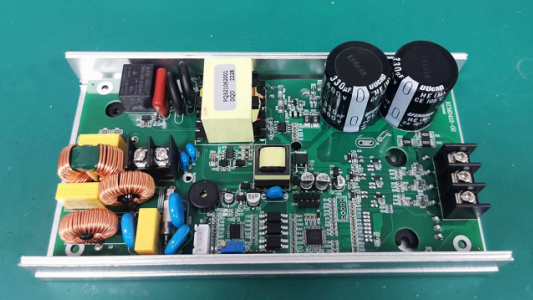

干手機驅動板220V1000W
一、電氣參數
1 | 工作電壓 | 110V AC/220V AC 可選 |
2 | 比較大功率 | ≤1000W (電壓220V AC 不調速) |
3 | 額定電流 | ≤4A(瞬間5A） |
4 | 適配電機 | 三相直流無刷電機 |
5 | 適配電機槽數/極數 | 不限制 |
6 | 功率因數 | >0.95 |
7 | 工作環境溫度、濕度 | -20℃～85℃ |
8 | 儲存環境溫度、濕度 | -40℃～125℃ |
二、功能參數
1. 驅動方式：正弦波。
2. 換向方式：無霍爾傳感器換向。
3. 兼容帶VSP模擬電壓調速和PWM調速，自動識別，可以外接電位器調速也可以接數碼管顯示面板，在VSP模擬電壓調速，0~0.5V關機，4.5~5V比較大速度，0.5~4.5V電壓越高，速度越大，采用PWM調速，PWM占空比越大，速度越高。
4. 帶速度反饋FG信號。
5. 比較大功率可以調節，在VSP電壓比較大5V的情況下，調節R64可以調節比較大速度（功率）。（預留）
6. 帶串口通訊（預留）
7. 帶限流保護。
8. 帶堵轉保護。
注意事項
1. 驅動板所有參數不得超負荷使用，否則會對控制板造成破壞性損壞。
2. PCBA請保持良好通風散熱。
3. PCB外形可以根據客戶需要定制。
